本文將從標準概況、結構尺寸、材料選擇、表面處理、應用案例、選型流程、安裝維護七大維度，用 1 萬字篇幅為您拆解 GB/T 77 內六角平端緊定螺釘?shù)暮诵闹R(shí)，既有基礎理論，也有可直接落地的實操方案，助力工程師、采購人員、維護人員精準應用。

• 現行版本：GB/T 77-2007，2007 年 10 月 25 日發布，2008 年 4 月 1 日實施，替代 GB/T 77-2000，至今仍為現行有效標準（截至 2025 年，無后續替代版本）。

• 標準屬性：推薦性國家標準（“GB/T” 中 “T” 代表推薦），但在機械、汽車等行業，因涉及連接可靠性，通常被視為 “事實上的強制性標準”，需嚴格遵循。

• 國際對標：等效采用 ISO 4026:2003《內六角平端緊定螺釘》，但結合國內需求增加了 “表面氧化處理技術要求” 與 “有色金屬材料（銅、鋁）的性能指標”，更貼合本土應用場景。

• 螺紋規格：M1.6~M24（公稱直徑 d，從 1.6mm 到 24mm，覆蓋微型到中型連接需求）；

• 性能等級：

• 鋼材質：45H 級（中碳鋼 / 合金鋼，核心力學指標：抗拉強度≥700MPa，硬度 HRC 45~50）；

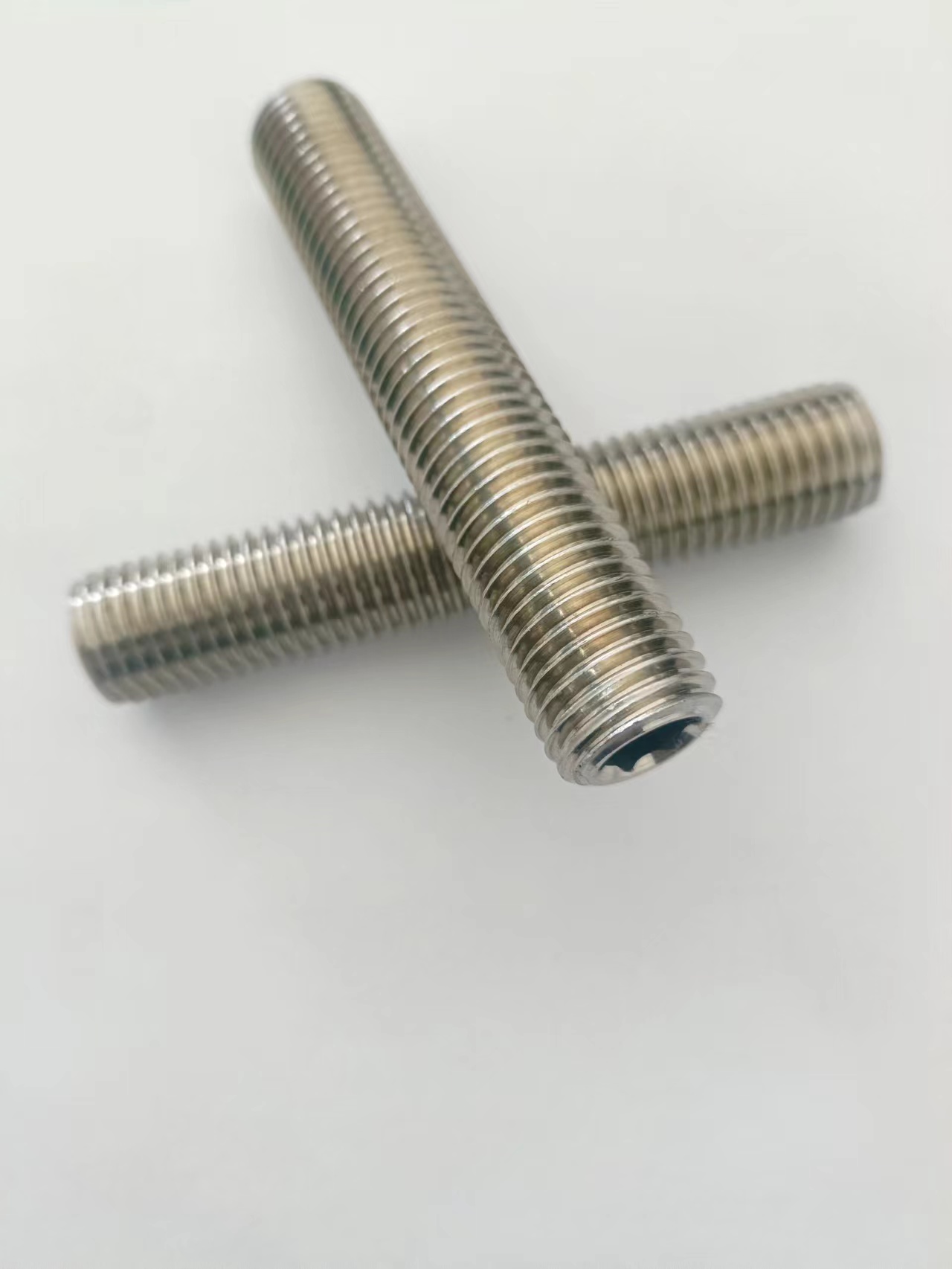

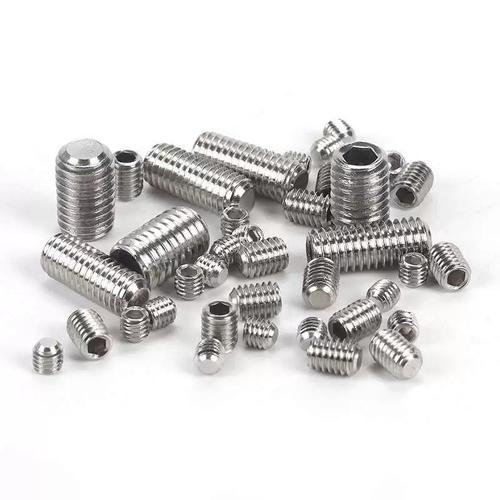

• 不銹鋼材質：A1-12H（303 易切削不銹鋼）、A2-21H（304 不銹鋼，抗拉強度≥700MPa）；

• 有色金屬：CU2/CU3（銅合金，如 H62 黃銅）、AL4（鋁合金，如 6061），適用于輕量化、防磁場景；

• 產品等級：僅 A 級（高精度等級，螺紋公差 6g，頭部尺寸公差 ±0.05mm），滿足精密設備連接需求；

• 公稱長度：2mm~60mm（部分大規格如 M24 可延伸至 100mm，需與廠家定制），不完整螺紋長度 u≤2P（P 為螺距，如 M6×1 的螺釘，u≤2mm）。

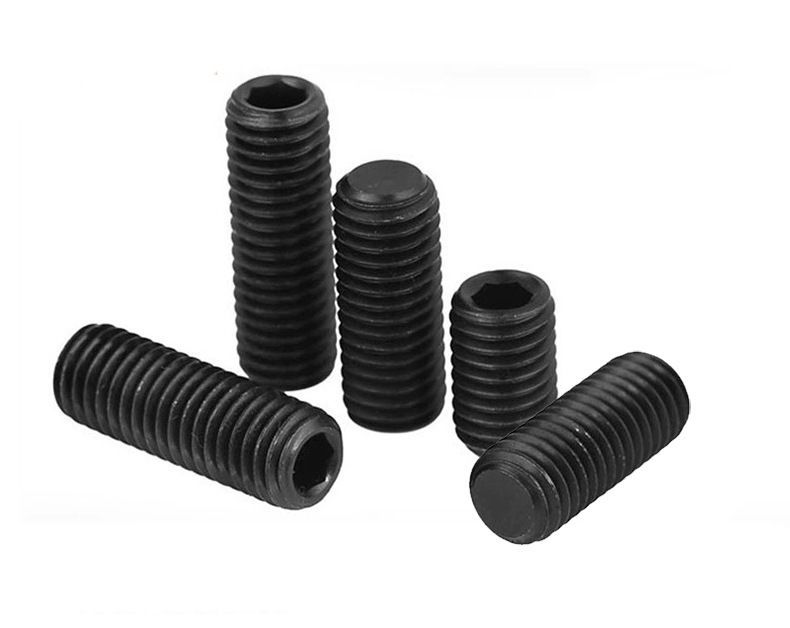

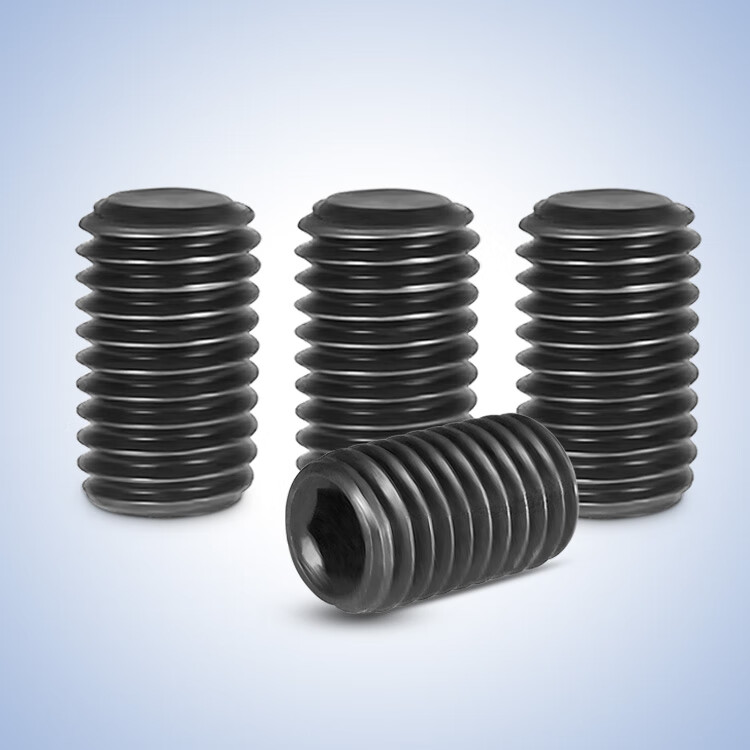

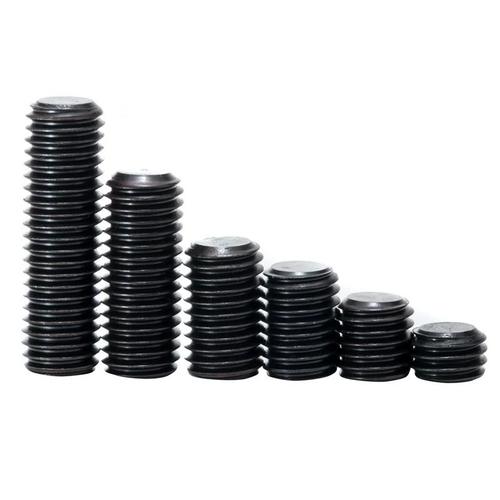

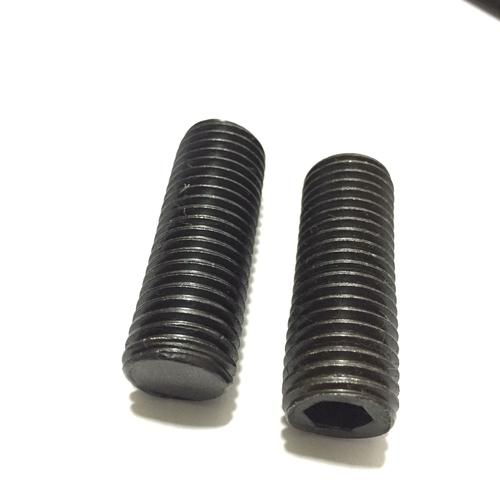

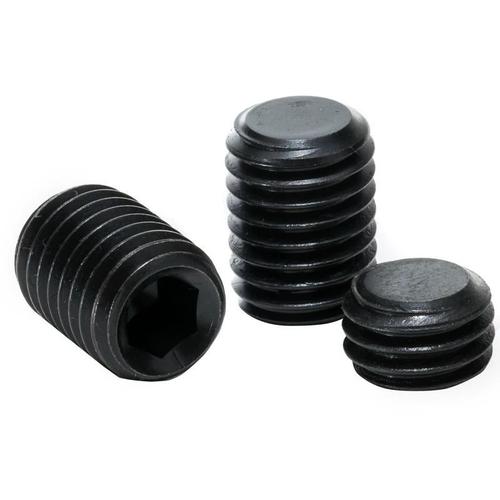

• 平端：螺釘末端為平面（而非錐端、圓柱端），與被連接件接觸時無尖銳凸起，可避免損傷軟質材料（如鋁、銅）表面，適合頂緊平面工件；

• 內六角凹槽：頭部中心的六邊形孔，需用內六角扳手（L 型或套筒型）安裝，相比一字 / 十字槽，抗滑牙能力更強，可傳遞更大扭矩；

• 過切量：內六角凹槽加工時，刀具超出理論深度的部分，標準要求 “過切量≤單面長度的 20%”（如內六角深度 3mm，過切≤0.6mm），防止頭部強度不足斷裂。

•

• 關鍵注意點：

1. 內六角對邊寬度 s 需與扳手嚴格匹配（如 M6 螺釘用 5mm 內六角扳手），若扳手過大，易導致凹槽滑牙；過小則無法傳遞足夠扭矩；

2. 頭部厚度 k 需滿足 “安裝后不干涉其他部件”，如電機端蓋內的 M6 螺釘，k=3.5mm，需確保端蓋內部空間≥4mm，避免頭部頂死；

3. 頭部直徑 S 通常比螺紋直徑大（如 M6 的 S=10mm），但部分微型規格（M1.6~M2.5）S 僅比 d 大 1~2mm，需注意安裝空間。

4.

• 末端平面直徑 d1：≥0.8d（如 M6 螺釘，d1≥4.8mm），確保與被連接件的接觸面積足夠，避免局部壓潰；

• 45° 倒角：僅適用于螺紋小徑以內的末端邊緣（即從 d1 到螺紋牙根的過渡部分），倒角高度≤0.1d（M6 螺釘≤0.6mm），防止安裝時劃傷被連接件；

• 表面粗糙度：末端平面 Ra≤3.2μm，螺紋表面 Ra≤1.6μm，減少頂緊時的摩擦阻力，確保扭矩傳遞均勻。

• 螺紋公差：6g（中精度，外螺紋公差帶，大徑、中徑公差分別為 - 0.038mm、-0.014mm），與被連接件的內螺紋（通常為 6H）配合間隙≤0.1mm，確保咬合緊密；

• 螺距 P：粗牙螺距（如 M6 的 P=1mm，M8 的 P=1.25mm），細牙螺距需單獨標注（如 M10×1），細牙螺紋自鎖性更好，適合振動場景；

• 不完整螺紋長度 u：≤2P（如 M8×1.25 的螺釘，u≤2.5mm），避免不完整螺紋進入被連接件的有效螺紋段，影響連接強度。

1. 只看螺紋規格，忽略長度：如固定厚度 5mm 的齒輪，選 M6×5 的螺釘，因不完整螺紋長度 u≤2mm，有效螺紋長度僅 3mm，無法完全咬合被連接件的內螺紋（需至少 4mm 有效長度），導致連接松動；

2. 內六角尺寸 “差不多就行”：用 5mm 扳手?jǐn)Q M6 螺釘（需 5mm 扳手，正確），但用 4.5mm 扳手強行擰，會導致內六角凹槽變形，后續無法拆卸；

3. 忽略末端平面精度：劣質螺釘末端平面不平整，頂緊后受力不均，導致齒輪偏心，影響設備運行精度。

1. 無磁性≠防磁：304 不銹鋼為奧氏體不銹鋼，常溫下無磁性（剩磁≤0.01mT），但冷加工后會產生弱磁性，若用于精密儀器（如半導體設備），需選擇 “無磁 304”（通過成分調整消除磁性）；

2. 硬度低易滑牙：安裝時需嚴格按扭矩標準操作（如 M6 不銹鋼螺釘推薦扭矩 4~6N?m，低于碳鋼的 5~7N?m），避免扭矩過大導致內六角凹槽變形；

3. 電化學腐蝕風險：與鋁、銅等金屬接觸時，因電位差（不銹鋼電位高于鋁），會導致鋁件腐蝕，需在接觸面涂絕緣脂（如硅脂）隔離。

• 銅合金（如 H62 黃銅）：

• 性能：抗拉強度≥300MPa，硬度 HB 80~100，導電率≥20MS/m；

• 優勢：防磁、導電、美觀（金黃色），適合電氣設備（如電路板固定）、裝飾性場景；

• 局限：強度低，不適合高載荷，耐蝕性僅優于碳鋼（需鍍鎳提升耐蝕）；

• 鋁合金（如 6061）：

• 性能：抗拉強度≥276MPa，密度 2.7g/cm3（僅為鋼的 1/3），輕量化優勢顯著；

• 優勢：重量輕、防磁，適合航空航天、無人機等對重量敏感的場景；

• 局限：硬度低（HB 95），易劃傷，耐蝕性需通過陽極氧化提升（氧化膜厚度≥10μm）。

1. 第一步：判斷腐蝕環境

• 干燥室內（無水分、無腐蝕）→ 碳鋼（8.8 級 / 10.9 級）；

• 潮濕 / 輕度鹽霧（如車間、戶外遮雨）→ 304 不銹鋼；

• 強腐蝕（海邊、化工、酸堿）→ 316 不銹鋼；

• 防磁 / 導電 / 輕量化 → 銅合金 / 鋁合金；

2. 第二步：匹配強度需求

• 靜態載荷（如機床齒輪）→ 碳鋼 8.8 級；

• 動態載荷 / 振動（如汽車底盤）→ 碳鋼 10.9 級或 304 不銹鋼；

• 高載荷（如起重機）→ 碳鋼 10.9 級；

3. 第三步：權衡成本預算

• 成本優先 → 碳鋼 8.8 級；

• 耐蝕優先（成本可接受）→ 304 不銹鋼；

• 極端環境（必須耐蝕）→ 316 不銹鋼。

•

• 保護機制：三重防護（物理隔離 + 犧牲陽極 + 二次鈍化）：

1. 鋅鋁顆粒層層疊加，形成 “迷宮式” 滲透路徑，腐蝕介質需 5~10 倍時間才能穿透；

2. 鋅粉優先腐蝕（犧牲陽極），保護碳鋼基體；

3. 鋁粉氧化生成 Al?O?鈍化膜，劃傷后可自愈；

• 實際表現：

• 海邊環境（Cl?濃度 3000ppm）：達克羅 8.8 級螺釘可使用 3~5 年無銹蝕，而電鍍鋅螺釘僅 3~6 個月即失效；

• 化工車間（pH 4~5）：達克羅螺釘耐蝕性是熱浸鍍鋅的 2~3 倍，4~6 年無點蝕；

• 適配場景：海邊設備、化工管道、戶外高鹽霧區域（如光伏支架）。

• 關鍵參數：

• 鋅層厚度：8~12μm（確保鹽霧壽命≥200 小時）；

• 鈍化類型：優先選無鉻鈍化（符合 RoHS 標準），傳統鉻酸鹽鈍化含六價鉻，僅適用于非環保要求場景；

• 去氫處理：碳鋼 8.8 級螺釘電鍍鋅后需 120℃×2 小時烘烤去氫，避免氫脆（雖 8.8 級氫脆敏感性低，但不可忽視）；

• 適配場景：洗衣機內部、車間潮濕區域、戶外遮雨設備（如廣告牌）。

•

• 工藝特點：

• 膜層厚度 0.5~1.5μm，極薄，不影響螺紋精度；

• 顏色為藍黑色，外觀均勻，但無裝飾性；

• 耐蝕性僅能抵御輕微氧化，需避免接觸水分、油污；

• 適配場景：機床內部、電機機箱、儀器內部（無外露、無潮濕）。

1. “達克羅萬能”：將達克羅螺釘用于發動機高溫部位（＞250℃），導致有機粘結劑老化，涂層脫落；

2. “電鍍鋅可用于海邊”：海邊高鹽霧環境下，電鍍鋅螺釘 3 個月即銹蝕，應選達克羅或 316 不銹鋼；

3. “氧化發黑可戶外使用”：戶外雨水沖刷下，氧化發黑膜層 1~2 周即脫落，螺釘快速銹蝕。

1. 外觀檢查：無露底、無劃痕、顏色均勻（如達克羅為銀灰色，無黑斑）；

2. 附著力測試：用鋒利刀片劃十字（間距 1mm），膠帶粘貼后撕拉，無涂層脫落；

3. 鹽霧測試：要求供應商提供鹽霧測試報告（如達克羅需≥1000 小時無紅銹）；

4. 厚度檢測：用電渦流測厚儀測涂層厚度（如電鍍鋅≥8μm，達克羅≥5μm）。

• 場景描述：某重型機床齒輪箱內，模數 3 的直齒圓柱齒輪（材質 45 鋼，厚度 15mm）與傳動軸（φ20mm）的定位固定，設備轉速 1500rpm，傳遞扭矩 800N?m，環境為干燥室內（溫度 20~40℃，濕度≤60%）。

• 選型方案：

• 螺釘規格：M8×12（螺紋規格 M8，公稱長度 12mm，有效螺紋長度 10mm，適配齒輪厚度 15mm，預留 2mm 頂緊深度）；

• 材料：碳鋼 8.8 級（45 鋼，抗拉強度≥800MPa，硬度 HRC 24~32，滿足扭矩傳遞需求）；

• 表面處理：氧化發黑（干燥環境無需高耐蝕，成本低，外觀與齒輪箱內部協調）；

• 安裝要點：

1. 傳動軸上鉆 M8 盲孔（深度 10mm，螺紋公差 6H），孔中心距齒輪端面 5mm；

2. 用 6mm 內六角扳手按扭矩標準緊固（M8×12 8.8 級螺釘推薦扭矩 10~12N?m）；

3. 安裝后檢查齒輪徑向跳動（≤0.05mm），確保定位精準；

• 維護周期：每 2000 小時檢查扭矩，若衰減＞10%（＜9N?m），需重新緊固。

• 場景描述：某乘用車渦輪增壓發動機進氣歧管上，進氣溫度傳感器（尺寸 φ10mm，材質鋁合金）的固定，環境溫度 - 40~120℃，有發動機油霧、輕微振動（振幅≤2mm），需符合汽車行業 QC/T 484 標準。

• 選型方案：

• 螺釘規格：M6×8（傳感器底座厚度 5mm，預留 3mm 螺紋咬合深度）；

• 材料：碳鋼 10.9 級（35CrMo 合金鋼，抗拉強度≥1040MPa，低溫韌性優異，抗振動疲勞）；

• 表面處理：無鉻鈍化電鍍鋅（彩鋅，鹽霧壽命≥200 小時，符合 RoHS 標準，耐油霧腐蝕）；

• 安裝要點：

1. 傳感器底座鉆 M6 盲孔（深度 6mm），孔壁涂螺紋鎖固劑（樂泰 243，中等強度，便于后續拆卸）；

2. 用 5mm 內六角扳手按扭矩緊固（M6×8 10.9 級螺釘推薦扭矩 5~7N?m，避免扭矩過大壓壞傳感器）；

3. 安裝后做氣密性測試（進氣壓力 0.3MPa，無泄漏）；

• 維護周期：每 10000 公里檢查螺釘狀態，若發現鋅層脫落，需更換螺釘。

• 場景描述：某光刻機晶圓臺（精度 ±0.1μm）的微調機構，需固定陶瓷導軌（材質 Al?O?，硬度 HRA 85），環境為潔凈室（ISO 4 級，無顆粒、無腐蝕），要求無磁、高精度。

• 選型方案：

• 螺釘規格：M3×6（導軌厚度 4mm，預留 2mm 螺紋深度，避免干涉晶圓臺運動）；

• 材料：無磁 304 不銹鋼（A2-21H 級，剩磁≤0.01mT，避免干擾設備磁場）；

• 表面處理：電解拋光（Ra≤0.2μm，減少顆粒吸附，符合潔凈室要求）；

• 安裝要點：

1. 用 3mm 內六角扭矩扳手（精度 ±5%）按推薦扭矩 2~3N?m 緊固，避免扭矩波動影響導軌平行度；

2. 安裝后用激光干涉儀檢測晶圓臺位移精度（≤0.05μm）；

3. 每班次用無塵布蘸 75% 酒精清潔螺釘表面，防止顆粒堆積；

• 維護周期：每 3000 小時更換螺釘，避免金屬疲勞導致精度下降。

• 場景描述：某化工企業 30% 鹽酸反應釜（容積 500L，溫度 80℃，壓力 0.8MPa）的攪拌軸（φ50mm，材質 316L）與機械密封座的固定，環境為強酸性（pH 1~2），有 Cl?腐蝕。

• 選型方案：

• 螺釘規格：M16×30（密封座厚度 20mm，預留 10mm 螺紋深度，確保連接強度）；

• 材料：316 不銹鋼（A4-21H 級，含鉬≥2%，耐鹽酸腐蝕，腐蝕速率＜0.1mm / 年）；

• 表面處理：鈍化（增強表面氧化膜穩定性，鹽霧壽命≥1000 小時）；

• 安裝要點：

1. 密封座鉆 M16 盲孔（深度 25mm），螺紋涂聚四氟乙烯（PTFE）密封帶，防止鹽酸泄漏；

2. 用 14mm 內六角扳手按推薦扭矩 29~34N?m 緊固，確保密封面貼合均勻（間隙≤0.02mm）；

3. 安裝后做水壓測試（1.0MPa，30 分鐘無泄漏）；

• 維護周期：每 3 個月檢查密封狀態，若發現泄漏，需更換螺釘與密封件。

•

• 場景描述：某沿海地區光伏電站的鋁合金支架（材質 6063）與檁條的固定，環境為海邊高鹽霧（Cl?濃度 3000ppm），需抵御 12 級臺風（風速≥32.7m/s），設計壽命 25 年。

• 選型方案：

• 螺釘規格：M10×25（支架厚度 15mm，檁條厚度 8mm，預留 2mm 頂緊深度）；

• 材料：碳鋼 8.8 級（成本低于不銹鋼，適合批量采購）；

• 表面處理：達克羅（鹽霧壽命≥2000 小時，耐海邊鹽霧腐蝕，無氫脆風險）；

• 安裝要點：

1. 支架與檁條連接孔對齊，放入彈簧墊圈（防松），穿入螺釘；

2. 用 8mm 內六角扭矩扳手按推薦扭矩 25~30N?m 緊固，扭矩偏差≤±5%；

3. 安裝后在螺釘頭部涂防銹漆，進一步增強耐蝕性；

• 維護周期：每 2 年檢查螺釘銹蝕狀態，若涂層破損面積＞10%，需更換螺釘。

• 場景描述：某乳制品生產線的不銹鋼輸送帶托輥（材質 304，直徑 50mm）與支架的固定，環境為高溫清洗（85℃，NaOH 溶液，pH 11~12），需符合 GB 4806.9 食品接觸標準。

• 選型方案：

• 螺釘規格：M6×10（托輥支架厚度 6mm，預留 4mm 螺紋深度）；

• 材料：304 不銹鋼（A2-21H 級，無銹蝕污染，符合食品接觸要求）；

• 表面處理：鈍化（無涂層脫落風險，表面粗糙度 Ra≤0.8μm，避免細菌滋生）；

• 安裝要點：

1. 螺釘與支架接觸處加食品級硅橡膠墊圈（防清洗液滲入）；

2. 用 5mm 內六角扳手按推薦扭矩 4~6N?m 緊固，避免扭矩過大壓壞墊圈；

3. 每班次用 85℃熱水清洗后，用 75% 酒精消毒螺釘表面；

• 維護周期：每年更換螺釘與墊圈，確保食品衛生安全。

1. 環境條件：

• 溫度范圍（如 - 40~120℃？是否高溫 / 低溫？）；

• 腐蝕介質（如水分、鹽霧、酸堿？濃度多少？）；

• 潔凈度要求（如是否潔凈室？有無顆粒限制？）；

2. 力學需求：

• 傳遞扭矩 / 載荷（如靜態 800N?m？動態振動載荷？）；

• 定位精度（如徑向跳動≤0.05mm？）；

• 防松要求（如是否高頻振動？）；

3. 安裝條件：

• 安裝空間（頭部直徑、長度是否受限？）；

• 工具適配（是否有內六角扳手？扭矩精度要求？）；

• 拆卸頻率（是否需要頻繁維護？）；

4. 合規要求：

• 行業標準（如汽車 QC/T 484？食品 GB 4806.9？）；

• 環保要求（如 RoHS？無鉻鈍化？）。

1. 螺紋規格 d：

• 按被連接件厚度選擇：通常螺紋直徑 d≈(1/3~1/2) 被連接件厚度（如厚度 15mm 的齒輪，選 M5~M8）；

• 按載荷選擇：載荷大則選大規格（如傳遞 1000N?m 扭矩，選 M10 以上）；

2. 公稱長度 l：

• 公式：l = 被連接件厚度 + 頂緊深度（通常 0.5~1d） + 預留間隙（0~2mm）；

• 示例：被連接件厚度 10mm，頂緊深度 5mm（M10 螺釘，0.5d），預留 1mm，選 l=16mm；

• 注意：需確保有效螺紋長度≥被連接件厚度（避免不完整螺紋進入有效段）；

3. 頭部尺寸：

• 頭部直徑 S：需小于安裝空間直徑（如安裝空間 φ12mm，M6 螺釘 S=10mm，可適配）；

• 頭部厚度 k：需小于安裝空間高度（如空間高度 5mm，M6 螺釘 k=3.5mm，可適配）；

• 內六角尺寸 s：確保有對應規格的扳手（如 M6 螺釘需 5mm 扳手）。

1. 材料選擇：

• 干燥室內 + 低成本→碳鋼 8.8 級；

• 動態載荷 + 振動→碳鋼 10.9 級；

• 潮濕 / 輕度鹽霧→304 不銹鋼；

• 強腐蝕→316 不銹鋼；

• 防磁 / 導電→銅合金；

• 輕量化→鋁合金；

2. 表面處理選擇：

• 1 級腐蝕（干燥）→氧化發黑；

• 2 級腐蝕（輕度潮濕）→電鍍鋅（彩鋅）；

• 3 級腐蝕（中度潮濕）→熱浸鍍鋅；

• 4 級腐蝕（強腐蝕）→達克羅；

• 外觀需求 + 耐油污→電泳涂裝；

• 后續涂漆→磷化處理。

1. 性能驗證：

• 力學驗證：螺釘強度是否滿足載荷（如 M8 8.8 級螺釘抗拉強度≥800MPa，能否承受實際載荷）；

• 耐蝕驗證：表面處理的鹽霧壽命是否覆蓋設備設計壽命（如設備壽命 5 年，海邊環境需達克羅≥1000 小時）；

• 安裝驗證：尺寸是否適配被連接件（如螺紋長度是否足夠，頭部是否干涉）；

2. 成本權衡：

• 初期成本：材料 + 表面處理成本（如達克羅比氧化發黑高 20 倍，但壽命長 10 倍）；

• 維護成本：頻繁更換的人工 + 材料成本（如海邊用鍍鋅螺釘，每年更換，維護成本高；用達克羅，5 年更換，總成本更低）；

• 失效成本：若選型錯誤導致設備故障，損失可能遠超螺釘成本（如光刻機螺釘失效，停機損失達數萬元 / 小時）。

1. 第一步：需求明確

• 環境：海邊（Cl?3000ppm，鹽霧，溫度 - 20~60℃）；

• 載荷：臺風 12 級（風速 32.7m/s，振動載荷）；

• 安裝：戶外，扳手可操作，維護周期 2 年；

• 合規：RoHS，無鉻；

2. 第二步：規格確定

• 被連接件：支架厚度 15mm，檁條厚度 8mm；

• 螺紋規格：d=10mm（1/3×(15+8)≈7.7mm，取 M10）；

• 長度：l=15+8+2（頂緊深度）+1（預留）=26mm，選 M10×25（標準長度）；

3. 第三步：材料與表面處理

• 材料：碳鋼 8.8 級（成本低于不銹鋼，批量采購）；

• 表面處理：達克羅（鹽霧≥2000 小時，耐海邊腐蝕，無氫脆）；

4. 第四步：驗證與成本

• 性能：M10 8.8 級螺釘抗拉強度≥800MPa，達克羅鹽霧 2000 小時，滿足 5 年壽命；

• 成本：達克羅 M10×25 螺釘約 1.0 元 / 件，比鍍鋅（0.3 元）高，但維護周期長，總成本更低。

1. 工具選擇：

• 扳手：內六角扳手（L 型、套筒型，精度 ±5%），優先選帶扭矩顯示的數顯扳手（如安裝精密設備）；

• 輔助工具：絲錐（修復被連接件內螺紋）、酒精（清潔表面油污）、螺紋鎖固劑（防松）、彈簧墊圈（防松）；

2. 螺釘檢查：

• 外觀：無銹蝕、無變形，內六角凹槽無損傷；

• 尺寸：用卡尺測量螺紋直徑、長度，確保與設計一致；

• 表面處理：檢查涂層無脫落，厚度達標（如達克羅≥5μm）；

3. 被連接件檢查：

• 內螺紋：用螺紋塞規檢查（如 M8 6H 塞規，通端能過，止端不能過），若有損傷，用絲錐修復；

• 表面：清潔油污、雜質，軟質材料（如鋁）表面需打磨平整，避免頂緊時受力不均。

1. 清潔與潤滑（可選）：

• 若螺紋表面粗糙或有雜質，涂少量潤滑脂（如二硫化鉬，降低摩擦系數，確保扭矩傳遞均勻）；

• 食品機械場景，涂食品級潤滑脂（如硅脂）；

2. 定位與預裝：

• 將螺釘對準被連接件的內螺紋，用手?jǐn)Q入 2~3 圈，確保無偏斜（若擰入困難，不可強行擰，需檢查螺紋是否對齊）；

• 若需防松，放入彈簧墊圈（墊圈開口朝向螺釘頭部）或涂螺紋鎖固劑（樂泰 243 中等強度，樂泰 271 高強度，根據拆卸需求選擇）；

3. 扭矩緊固：

• 按 GB/T 3098.3 標準扭矩緊固，不同規格 8.8 級 / 10.9 級螺釘?shù)耐扑]扭矩如下表：

• 緊固時需勻速施力，避免扭矩驟增導致內六角滑牙或螺釘斷裂；

4. 安裝后檢查：

• 扭矩復檢：用扭矩扳手反向檢測，確保扭矩在標準范圍內（偏差≤±10%）；

• 外觀檢查：頭部無變形，被連接件無傾斜、無損傷；

• 功能檢查：如固定齒輪，需檢查齒輪轉動是否順暢，無卡滯。

1. 內六角滑牙：

• 原因：扳手規格不符、扭矩過大、螺釘質量差（內六角深度不足）；

• 解決方案：用一字螺絲刀 + 錘子敲擊凹槽，逆時針擰出；或用電鉆鉆掉頭部，再用絲錐取出剩余螺紋；

2. 螺釘斷裂：

• 原因：扭矩過大、材料疲勞、氫脆（未去氫）；

• 解決方案：用斷絲取出器（反絲錐）擰出；若斷裂在深處，需鉆孔后攻絲修復；

3. 連接松動：

• 原因：扭矩不足、振動導致扭矩衰減、無防松措施；

• 解決方案：重新按標準扭矩緊固，增加彈簧墊圈或涂螺紋鎖固劑；

4. 銹蝕卡死：

• 原因：表面處理失效、環境腐蝕嚴重；

• 解決方案：用除銹劑（如 WD-40）浸泡 2~4 小時，再用扳手?jǐn)Q出；若仍無法取出，需破壞性拆卸。

1. 材料升級：高強度合金鋼（如 12.9 級）、無磁不銹鋼（如 316L 無磁）的應用增加，滿足極端場景需求；

2. 環保表面處理：無鉻鈍化、達克羅、電泳涂裝等環保工藝逐步替代傳統鉻酸鹽鈍化，符合全球環保法規；

3. 精密制造：螺紋精度從 6g 提升至 5g，頭部尺寸公差 ±0.02mm，滿足半導體、航空航天等高精度場景；

4. 智能化：帶 RFID 芯片的 “智能螺釘” 出現，可實時監測扭矩、溫度、腐蝕狀態，實現預測性維護。

希望本文能成為您應用 GB/T 77 螺釘?shù)?“實用手冊”，無論是選型、安裝還是維護，都能從中找到解決方案。若您有特殊場景需求，歡迎留言討論，我們將結合具體案例提供更精準的建議。
