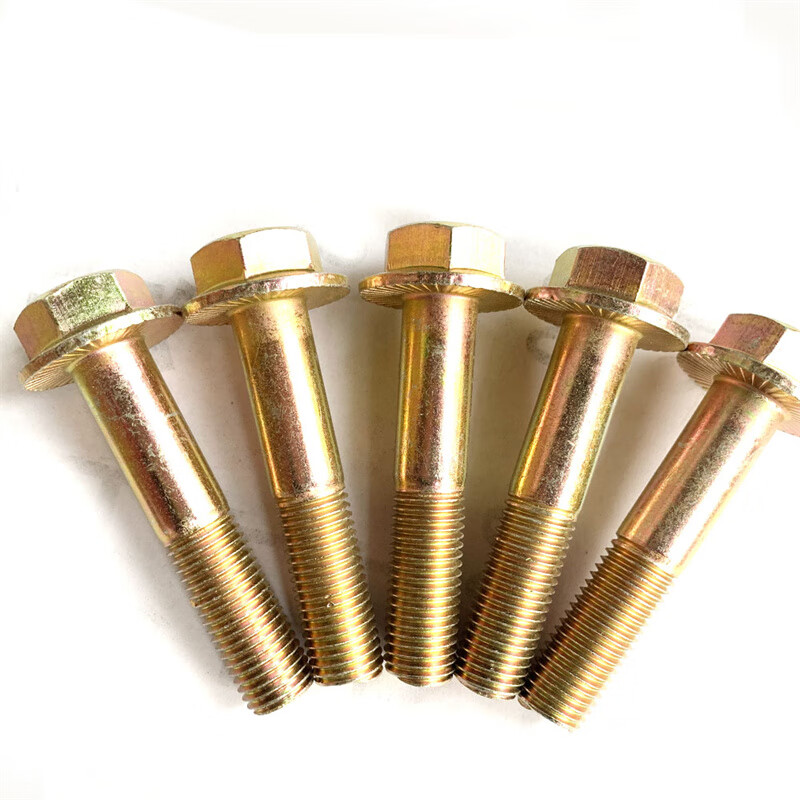

18330064396GB5787 標準全稱為《六角法蘭面螺栓 B 級》,該標準于 1986 年 10 月 1 日實施,已于 2004 年 8 月 1 日被 GB/T 16674.1-2004 標準替代。該標準規定了螺紋規格為 M5~M16、性能等級為 8.8、9.8、10.9 和 A2-70、產品等級為 A 級的小六角系列六角法蘭面螺栓。

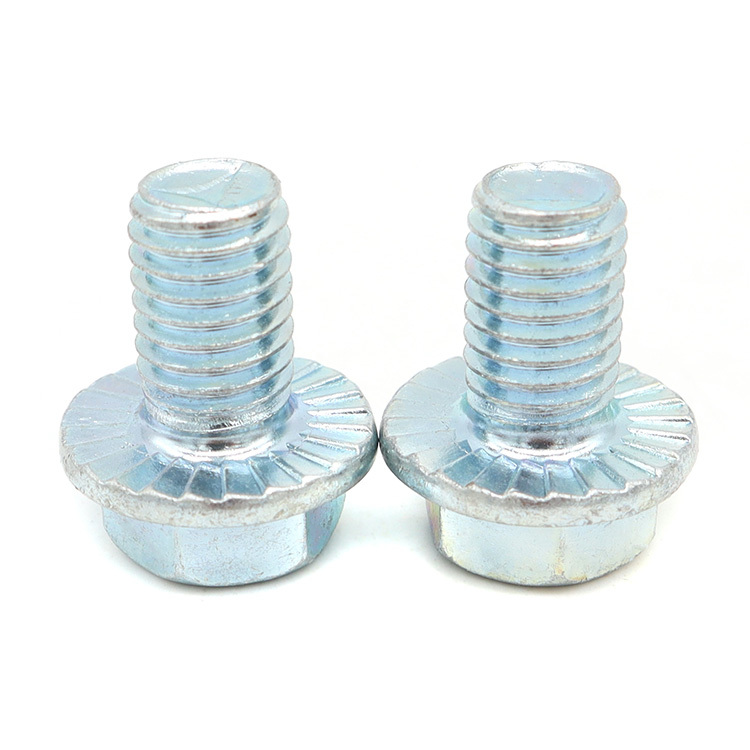

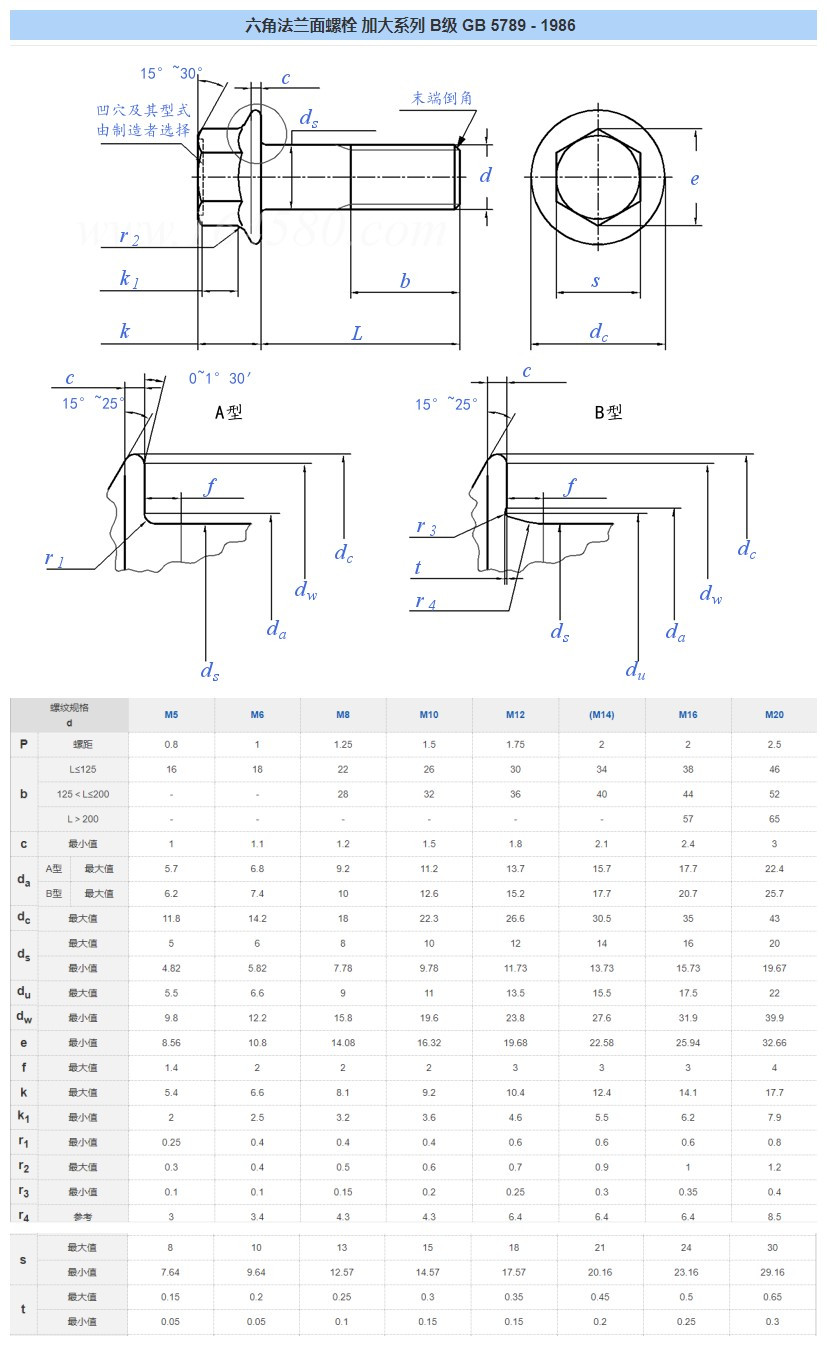

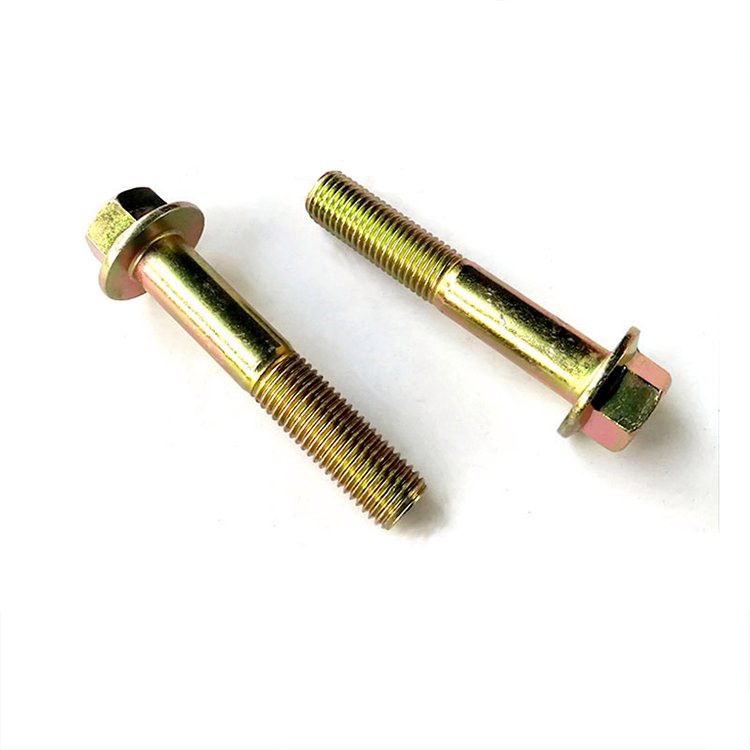

GB5789 標準全稱為《六角法蘭面螺栓 加大系列 B 級》,該標準于 1986 年 10 月 1 日實施,目前仍為現行有效標準。該標準規定了螺紋規格為 M5~M20、對邊寬度為加大系列、B 級的六角法蘭面螺栓。
GB/T 16674.1-2004《六角法蘭面螺栓 小系列》
GB/T 16674.2-2004《六角法蘭面螺栓 細牙 小系列》
GB/T 16674.1-2016《六角法蘭面螺栓 小系列》
GB/T 16674.2-2016《六角法蘭面螺栓 細牙 小系列》標準型
GB/T 16674.2-2016《六角法蘭面螺栓 細牙 小系列》R 型

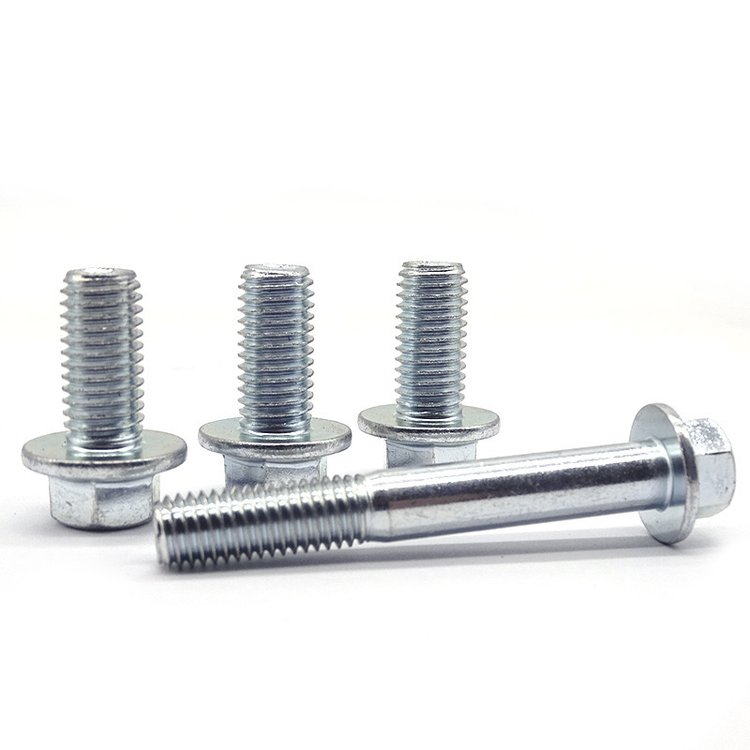

GB5789 加大系列法蘭面螺栓主要應用于普通機械連接、建筑工程、汽車、家電等行業中使用的六角法蘭面螺栓。由于法蘭面螺栓具備防松動特性,因此廣泛應用于振動條件下的各種設備和結構中。

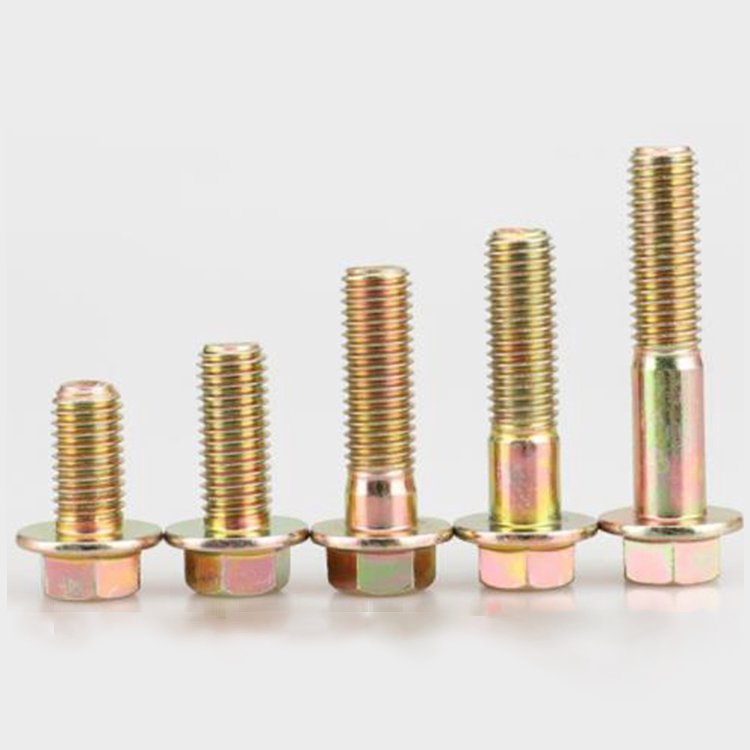

GB5787 標準:規定了螺紋規格為 M5~M16 的六角法蘭面螺栓。
GB5789 標準:規定了螺紋規格為 M5~M20 的六角法蘭面螺栓。
GB5787 標準(小系列):對邊寬度相對較小,例如 M10 螺栓的對邊寬度為 13mm。
GB5789 標準(加大系列):對邊寬度相對較大,例如 M10 螺栓的對邊寬度為 15mm。

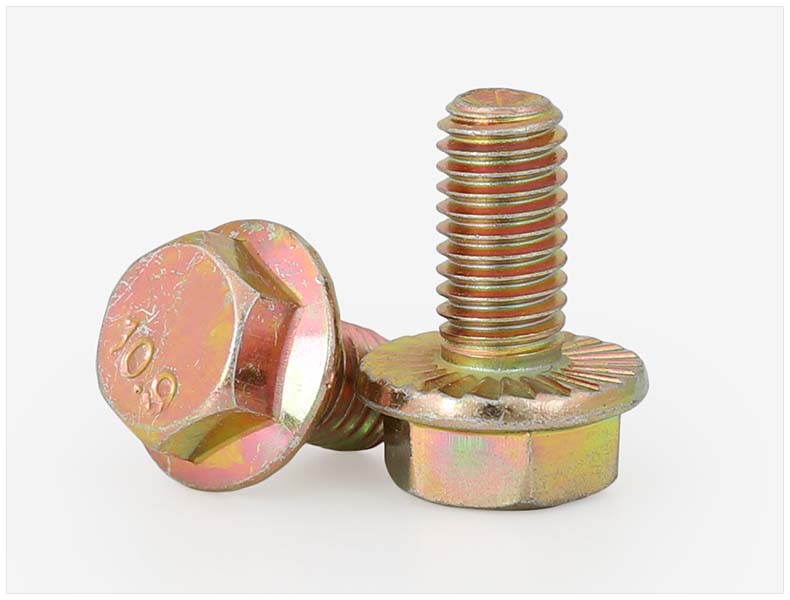

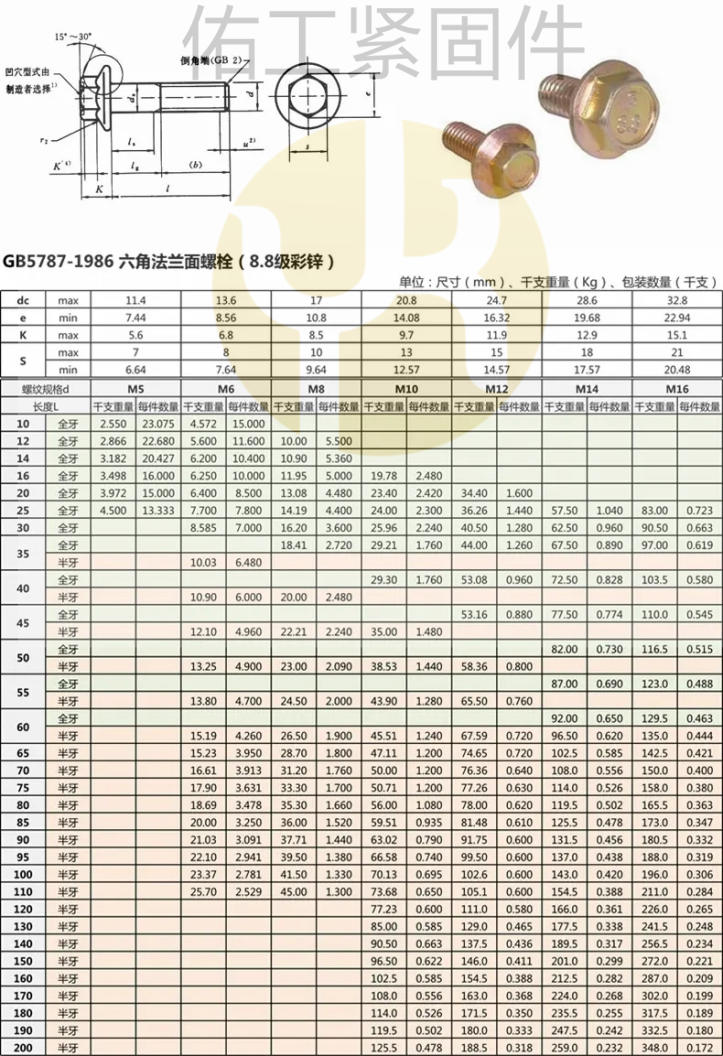

螺紋規格 | GB5787 標準 (s 最大值) | GB5789 標準 (s 最大值) |
M5 | 8mm | 8mm |
M6 | 10mm | 10mm |
M8 | 13mm | 13mm |
M10 | 13mm | 15mm |
M12 | 15mm | 18mm |
M14 | 18mm | 21mm |
M16 | 21mm | 24mm |
M20 | 不適用 | 30mm |
從表中可以看出,對于 M5-M8 規格,兩種標準的對邊寬度相同;從 M10 開始,GB5789 標準的對邊寬度明顯大于 GB5787 標準,這也是 "加大系列" 的主要體現。
GB5787 標準:對角寬度相對較小,例如 M10 螺栓的對角寬度為 14.08mm。
GB5789 標準:對角寬度相對較大,例如 M10 螺栓的對角寬度為 16.32mm。
螺紋規格 | GB5787 標準 (e 最小值) | GB5789 標準 (e 最小值) |
M5 | 7.44mm | 8.56mm |
M6 | 8.56mm | 10.8mm |
M8 | 10.8mm | 14.08mm |
M10 | 14.08mm | 16.32mm |
M12 | 16.32mm | 19.68mm |
M14 | 19.68mm | 22.58mm |
M16 | 22.94mm | 25.94mm |
M20 | 不適用 | 32.66mm |
從表中可以看出,對于相同規格的螺栓,GB5789 標準的對角寬度明顯大于 GB5787 標準,進一步體現了加大系列的特點。
GB5787 標準:法蘭盤直徑相對較小,例如 M10 螺栓的法蘭盤直徑為 20.8mm。
GB5789 標準:法蘭盤直徑相對較大,例如 M10 螺栓的法蘭盤直徑為 22.3mm。
螺紋規格 | GB5787 標準 (dc 最大值) | GB5789 標準 (dc 最大值) |
M5 | 11.4mm | 11.8mm |
M6 | 13.6mm | 14.2mm |
M8 | 17mm | 18mm |
M10 | 20.8mm | 22.3mm |
M12 | 24.7mm | 26.6mm |
M14 | 28.6mm | 30.5mm |
M16 | 32.8mm | 35mm |
M20 | 不適用 | 43mm |
從表中可以看出,GB5789 標準的法蘭盤直徑在所有規格上都略大于 GB5787 標準,這使得加大系列螺栓具有更大的承載面積。
GB5787 標準:頭部高度相對較高,例如 M10 螺栓的頭部高度為 9.7mm。
GB5789 標準:頭部高度相對較低,例如 M10 螺栓的頭部高度為 9.2mm。
螺紋規格 | GB5787 標準 (k 最大值) | GB5789 標準 (k 最大值) |
M5 | 5.6mm | 5.4mm |
M6 | 6.8mm | 6.6mm |
M8 | 8.5mm | 8.1mm |
M10 | 9.7mm | 9.2mm |
M12 | 11.9mm | 10.4mm |
M14 | 12.9mm | 12.4mm |
M16 | 15.1mm | 14.1mm |
M20 | 不適用 | 17.7mm |
從表中可以看出,GB5787 標準的頭部高度在所有規格上都略高于 GB5789 標準,這是因?yàn)?GB5787 標準的六角部分相對較高。
GB5787 標準:規定了 M5~M16 的粗牙螺紋規格,螺距分別為 0.8mm (M5)、1mm (M6)、1.25mm (M8)、1.5mm (M10)、1.75mm (M12)、2mm (M14、M16)。
GB5789 標準:規定了 M5~M20 的粗牙螺紋規格,螺距分別為 0.8mm (M5)、1mm (M6)、1.25mm (M8)、1.5mm (M10)、1.75mm (M12)、2mm (M14、M16)、2.5mm (M20)。
GB5787 標準:無螺紋桿部直徑相對較小,例如 M10 螺栓的無螺紋桿部直徑最大值為 10mm。
GB5789 標準:無螺紋桿部直徑相對較大,例如 M10 螺栓的無螺紋桿部直徑最大值為 10mm。
螺紋規格 | GB5787 標準 (ds 最小值) | GB5789 標準 (ds 最小值) |
M5 | 4.82mm | 4.82mm |
M6 | 5.82mm | 5.82mm |
M8 | 7.78mm | 7.78mm |
M10 | 9.78mm | 9.78mm |
M12 | 11.73mm | 11.73mm |
M14 | 13.73mm | 13.73mm |
M16 | 15.73mm | 15.73mm |
M20 | 不適用 | 19.67mm |
從表中可以看出,對于相同規格的螺栓,兩種標準的無螺紋桿部直徑基本相同,GB5789 標準的 M20 規格有其特定尺寸。
GB5787 標準:法蘭盤相對較薄,例如 M10 螺栓的法蘭盤厚度約為 3.7-3.9mm。
GB5789 標準:法蘭盤相對較厚,例如 M10 螺栓的法蘭盤厚度約為 4.2-4.4mm。
GB5787 標準:頭部圓角半徑相對較小,例如 M10 螺栓的圓角半徑最小值為 0.2mm。
GB5789 標準:頭部圓角半徑相對較大,例如 M10 螺栓的圓角半徑最小值為 0.4mm。
GB5787 標準:法蘭盤邊緣厚度相對較薄,例如 M10 螺栓的法蘭盤邊緣厚度最小值為 1.5mm。
GB5789 標準:法蘭盤邊緣厚度相對較厚,例如 M10 螺栓的法蘭盤邊緣厚度最小值為 1.5mm。
實際上,在相同規格下,兩種標準的法蘭盤邊緣厚度最小值是相同的,但隨著規格增大,GB5789 標準的法蘭盤邊緣厚度會逐漸大于 GB5787 標準。

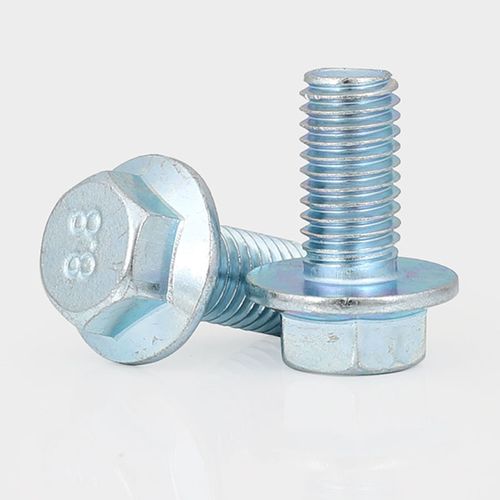

GB5787 標準:規定了性能等級為 8.8、9.8、10.9 和 A2-70 的螺栓。
GB5789 標準:同樣規定了類似的性能等級要求。

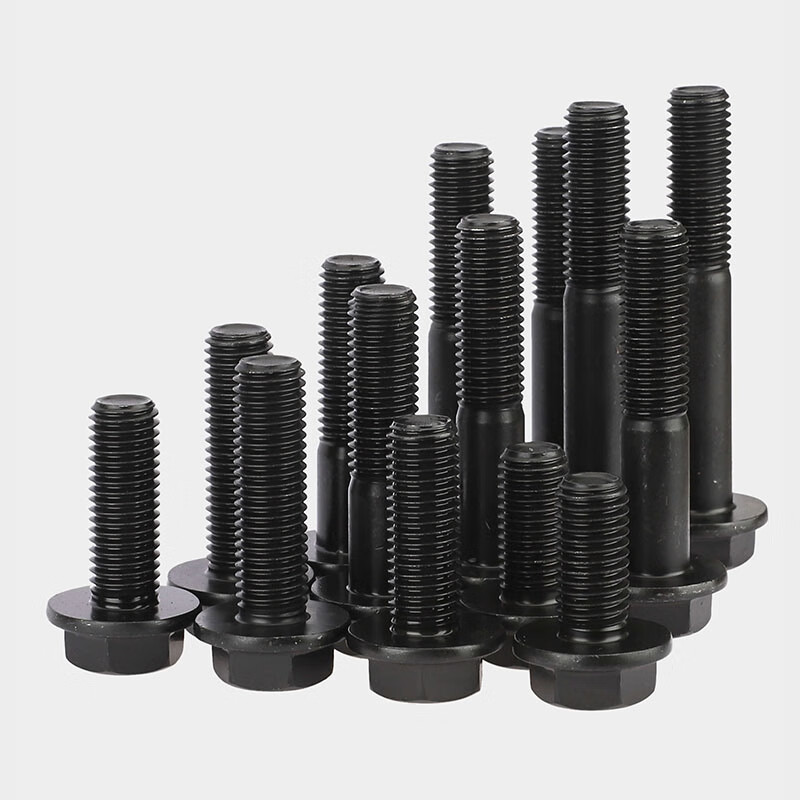

GB5787 標準:允許的表面處理包括氧化、鍍鋅鈍化等。
GB5789 標準:允許的表面處理同樣包括氧化、鍍鋅鈍化等,同時隨著技術發展,還增加了達克羅、鋅鎳合金等新型表面處理選項。
GB5787 標準(小系列):更適合于空間受限、對重量敏感或需要較小扳手空間的場合。
GB5789 標準(加大系列):更適合于需要更大承載面積、更高防松性能或更大預緊力的場合。
具體來說,GB5789 加大系列法蘭面螺栓由于其更大的法蘭盤直徑和對邊尺寸,能夠提供更大的承載面積和更可靠的防松性能,因此在振動較大的環境中應用更為廣泛。
尺寸精度:GB/T 16674.1 標準提高了尺寸精度要求,特別是在頭部對邊寬度和法蘭盤直徑等關鍵尺寸上。
表面處理:GB/T 16674.1-2022 標準增加了鋼螺栓表面不經處理的選項,取消了表面氧化處理,并增加了非電解鋅片涂層技術要求。
表面缺陷:對鋼產品表面缺陷的要求修改為按 GB/T 5779.1 規定。
材料選擇:新標準在材料選擇上更加靈活,允許更多種類的鋼材和不銹鋼材料。
標準化整合:將不同類型的法蘭面螺栓標準整合為更系統的標準體系,如 GB/T 16674 系列標準。
性能提升:對螺栓的機械性能和表面處理提出更高要求,以適應更惡劣的工作環境。
環保要求:增加了對環境友好的表面處理技術要求,如非電解鋅片涂層等。
國際接軌:越來越多的國家標準與國際標準接軌,如 ISO 標準,以促進國際貿易和技術交流。
尺寸范圍差異:GB5789 標準覆蓋更大的螺紋規格范圍(M5~M20),而 GB5787 標準僅覆蓋 M5~M16 規格。
頭部尺寸差異:GB5789 標準的頭部對邊寬度、對角寬度和法蘭盤直徑均大于 GB5787 標準,體現了加大系列的特點。
頭部高度差異:GB5787 標準的頭部高度略高于 GB5789 標準,但 GB5789 標準的法蘭盤相對較厚。
應用場景差異:GB5787 標準更適合空間受限的場合,而 GB5789 標準更適合需要更大承載面積和更高防松性能的場合。
標準發展趨勢:法蘭面螺栓標準正朝著標準化整合、性能提升、環保要求提高和國際接軌的方向發展。
規格選擇:根據連接需求和受力情況選擇合適的螺紋規格,對于 M16 以上的規格,應選擇 GB5789 標準或其替代標準的產品。
尺寸匹配:確保所選螺栓的頭部對邊寬度與使用的扳手尺寸相匹配,避免因尺寸不匹配導致的擰緊力矩不足或扳手損壞。
性能匹配:根據應用環境的要求選擇合適性能等級的螺栓,如在高溫或腐蝕環境中應選擇不銹鋼材質的螺栓。
表面處理:根據使用環境選擇合適的表面處理方式,在惡劣環境中應優先考慮達克羅、鋅鎳合金等高性能表面處理。
標準更新:關注法蘭面螺栓標準的更新情況,優先選擇符合最新標準的產品,以確保產品質量和性能符合最新要求。
總之,正確理解和區分 GB5787 和 GB5789 法蘭面螺栓標準的外形尺寸差異,對于合理選擇和使用法蘭面螺栓具有重要意義。隨著標準的不斷更新和完善,應及時了解最新標準要求,以滿足不斷提高的工程需求。
